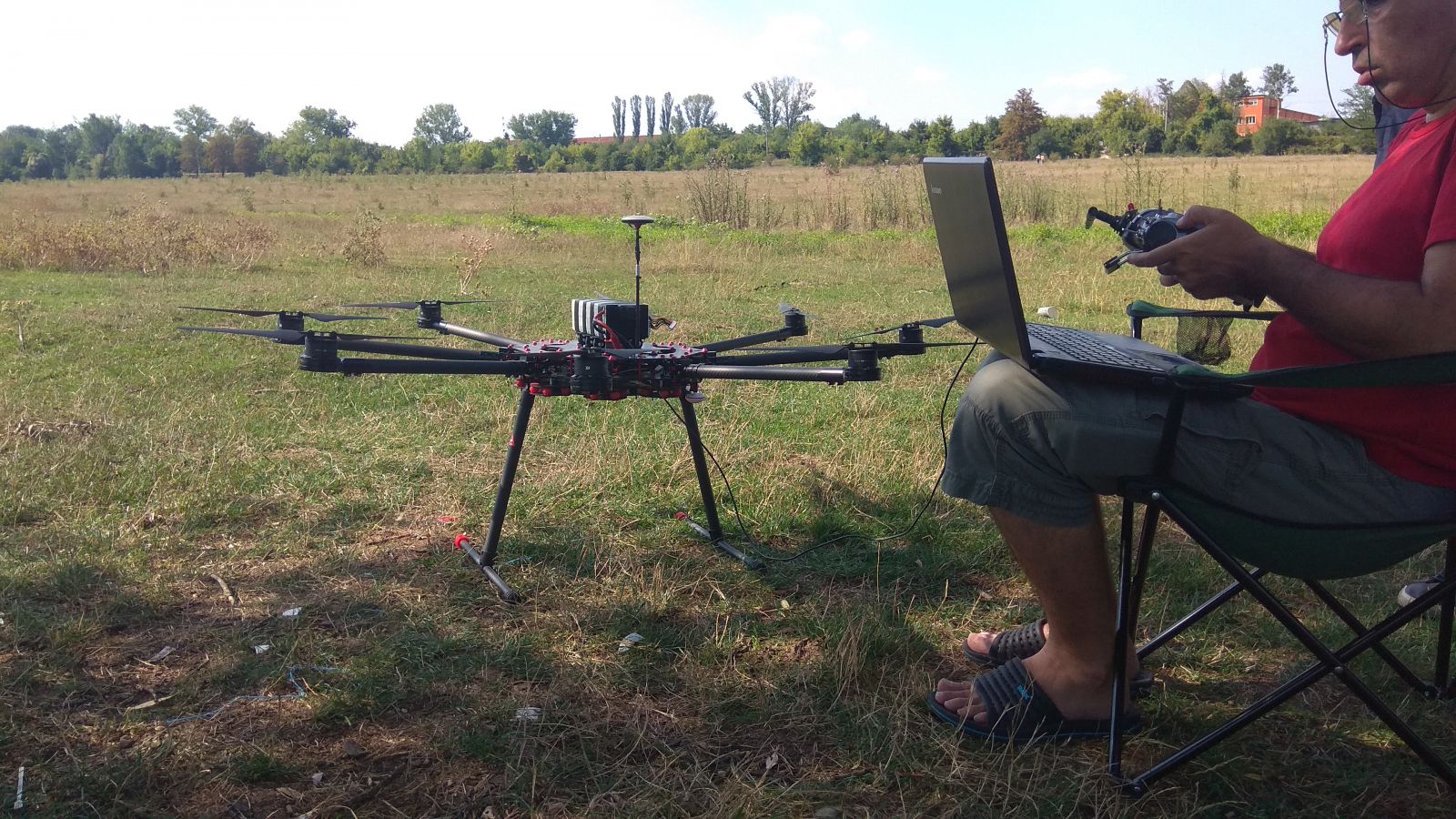

Проект - Голям Дрон - Калин
Нещо което работи - не го пипай !
Полетен контролер A2 на DJI
IMU - монтиран в центъра на дрона, под батерия
Мотори - 8 броя - DJI 1200PRO конфигурация 8V
Разстояние между центрове на два срещуположни мотора - 1245 mm.
Разпереност - 1680mm.
Ъгъл на рамена спрямо основа - 5 градуса
Ъгъл на мотор спрямо основата по оста на закрепване 1.8 градуса
Батерия - TATTU 30000 mAh / 25C
RC Приемник -2 X Walkera 1202
Конвертор на сигнала Rimlec - 2 X PWM/PPM/SBus Signal Converter V2
Общо полетно тегло с камера - 12400 гр.
Необходими Части :
1. Купете мотори и витла според изисквания за подемна сила, като вземете под внимание Кофициент на Полезно Действие (КПД)

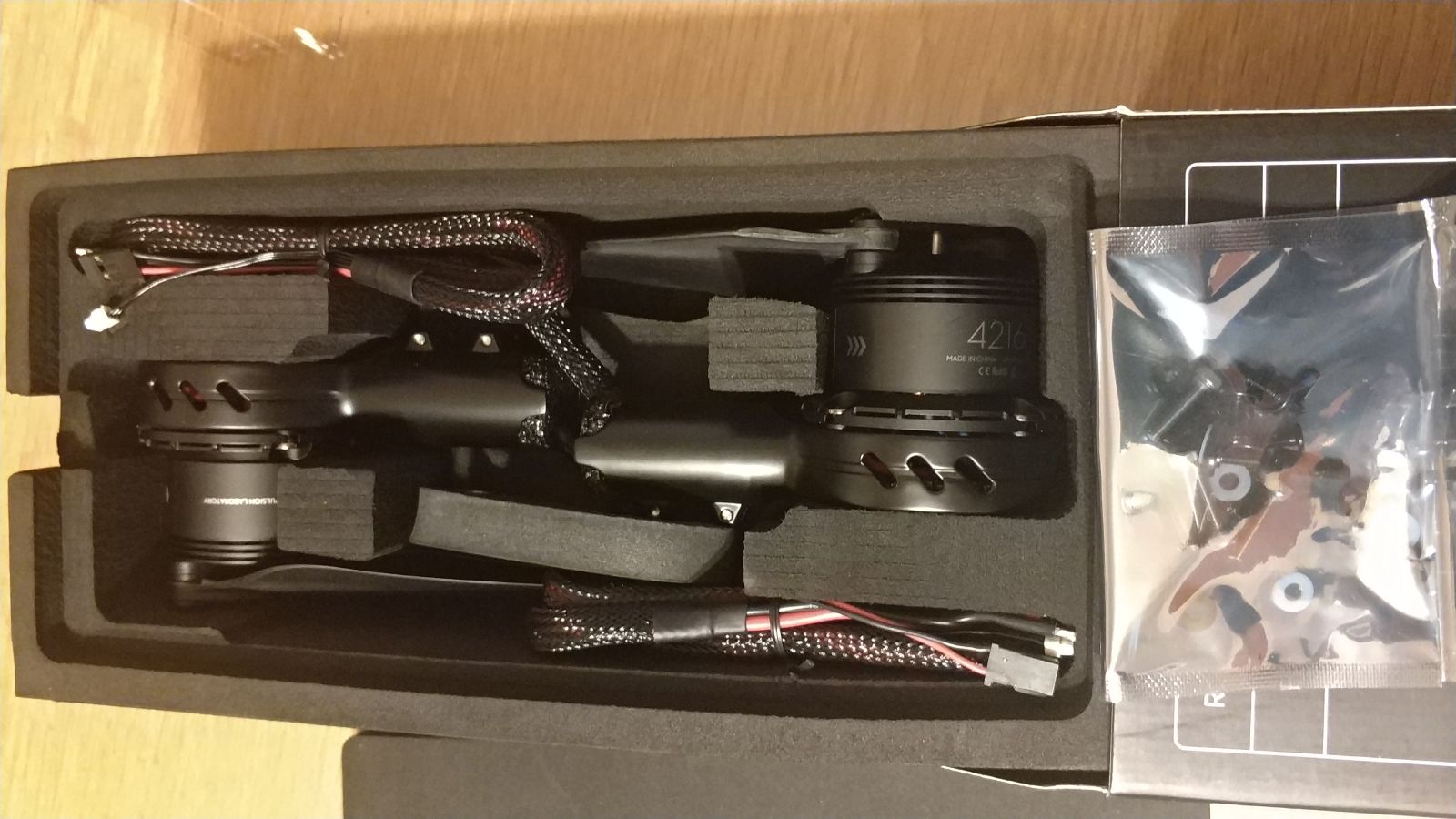

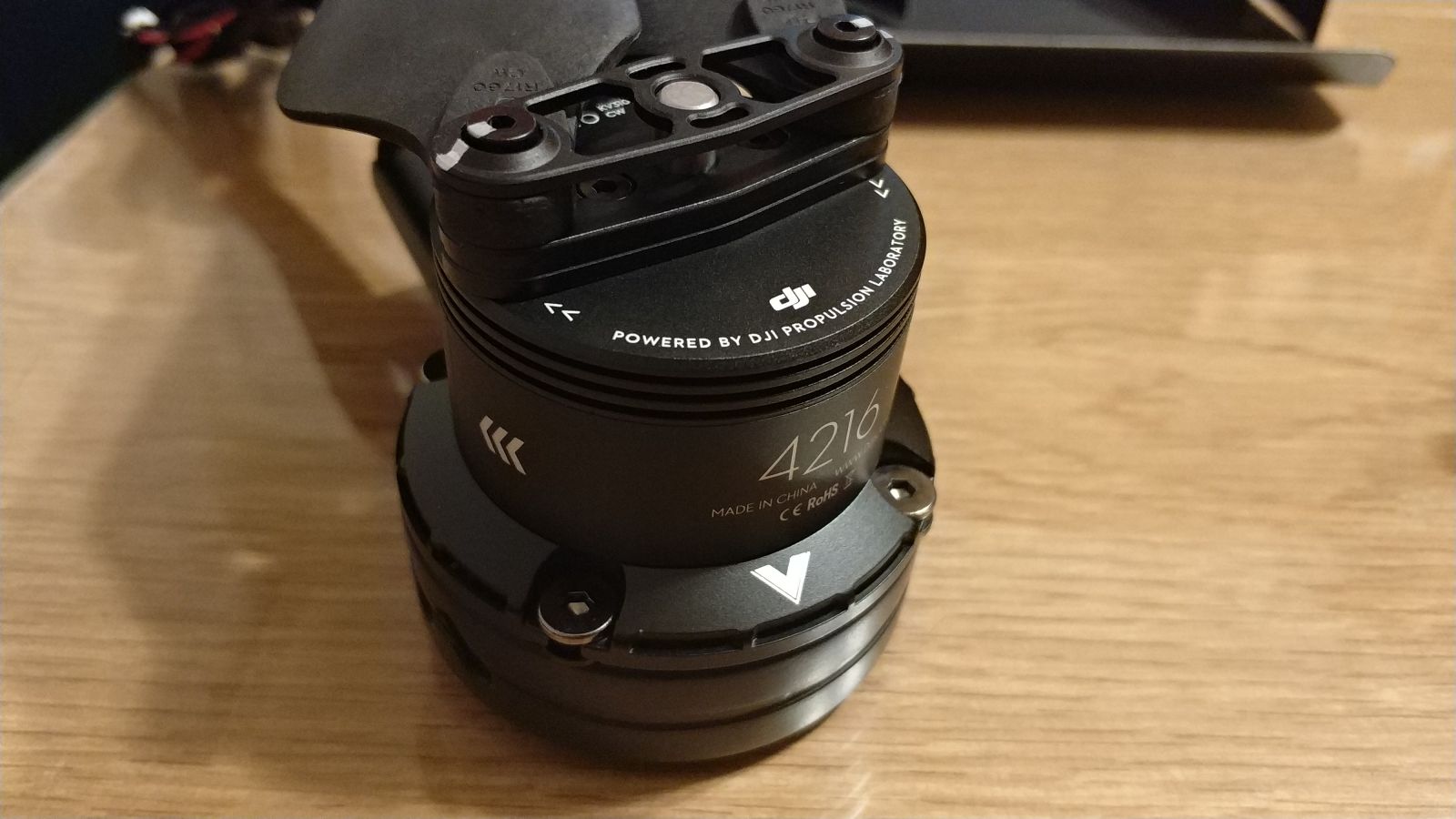

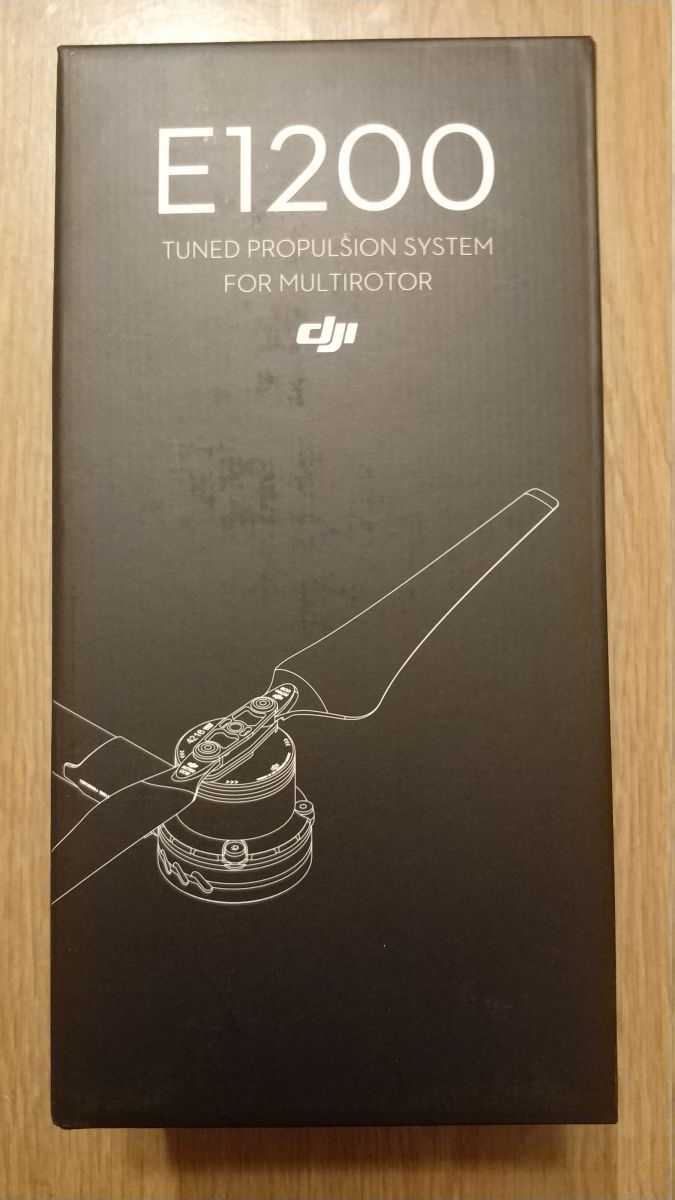

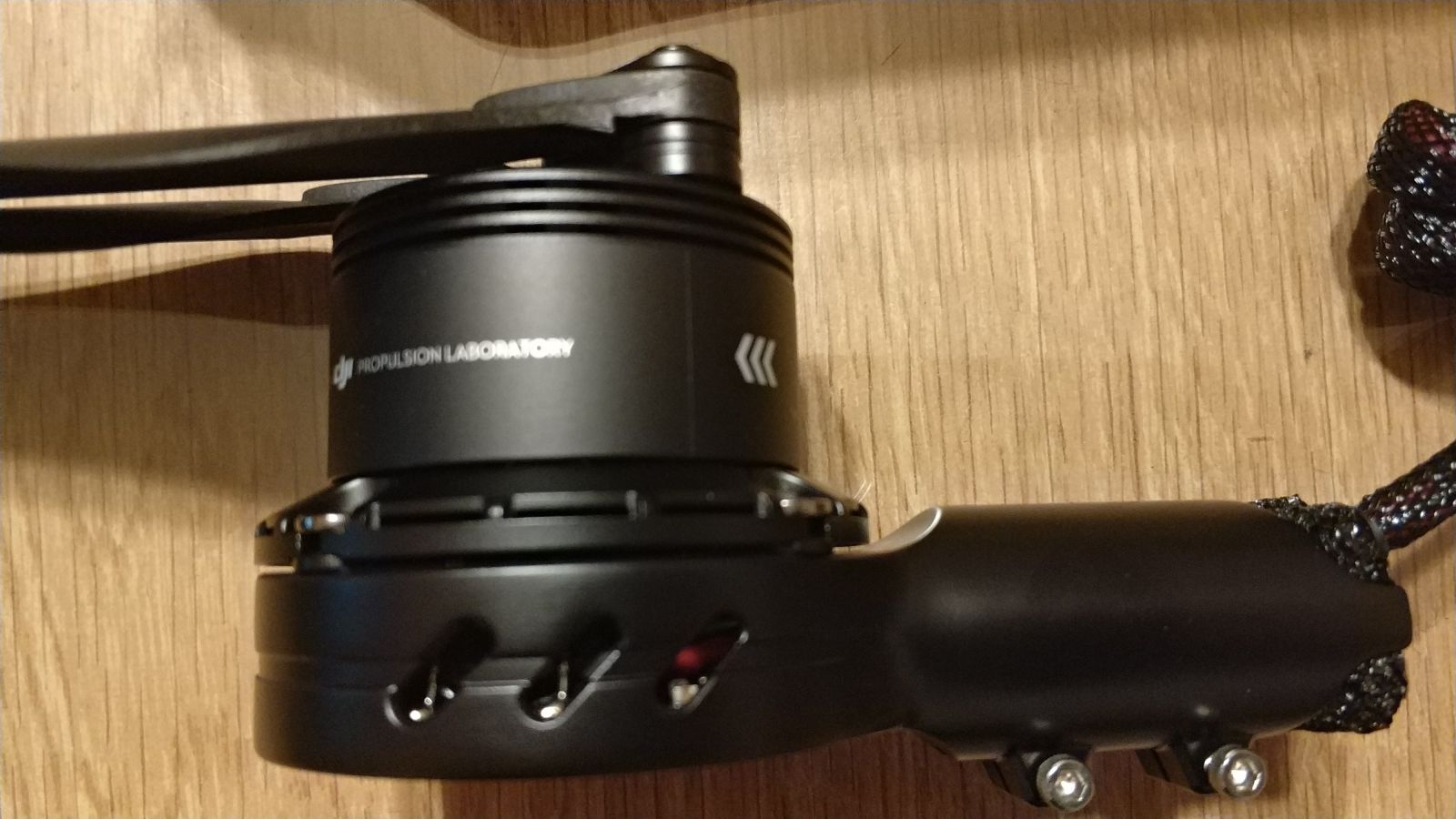

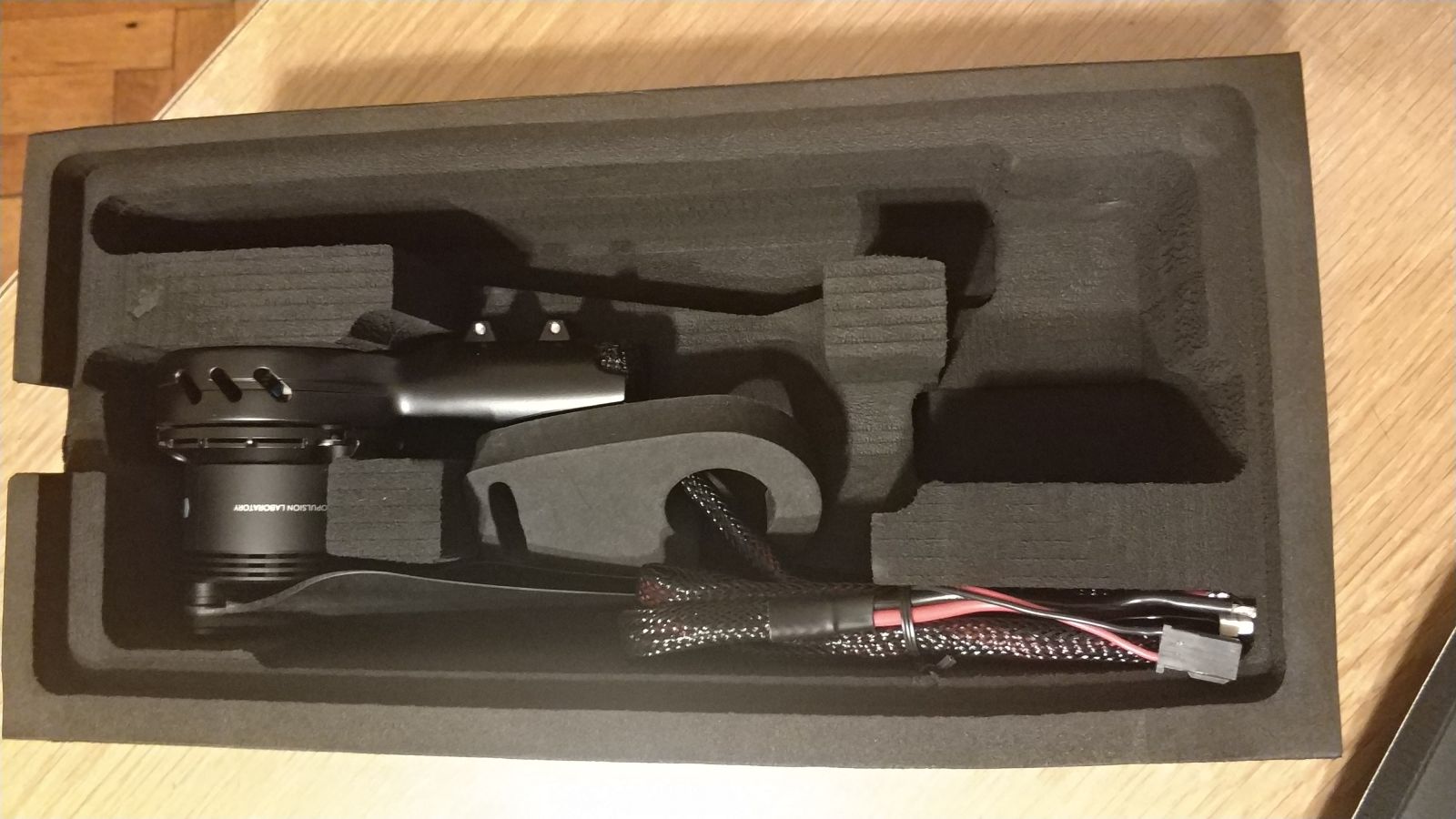

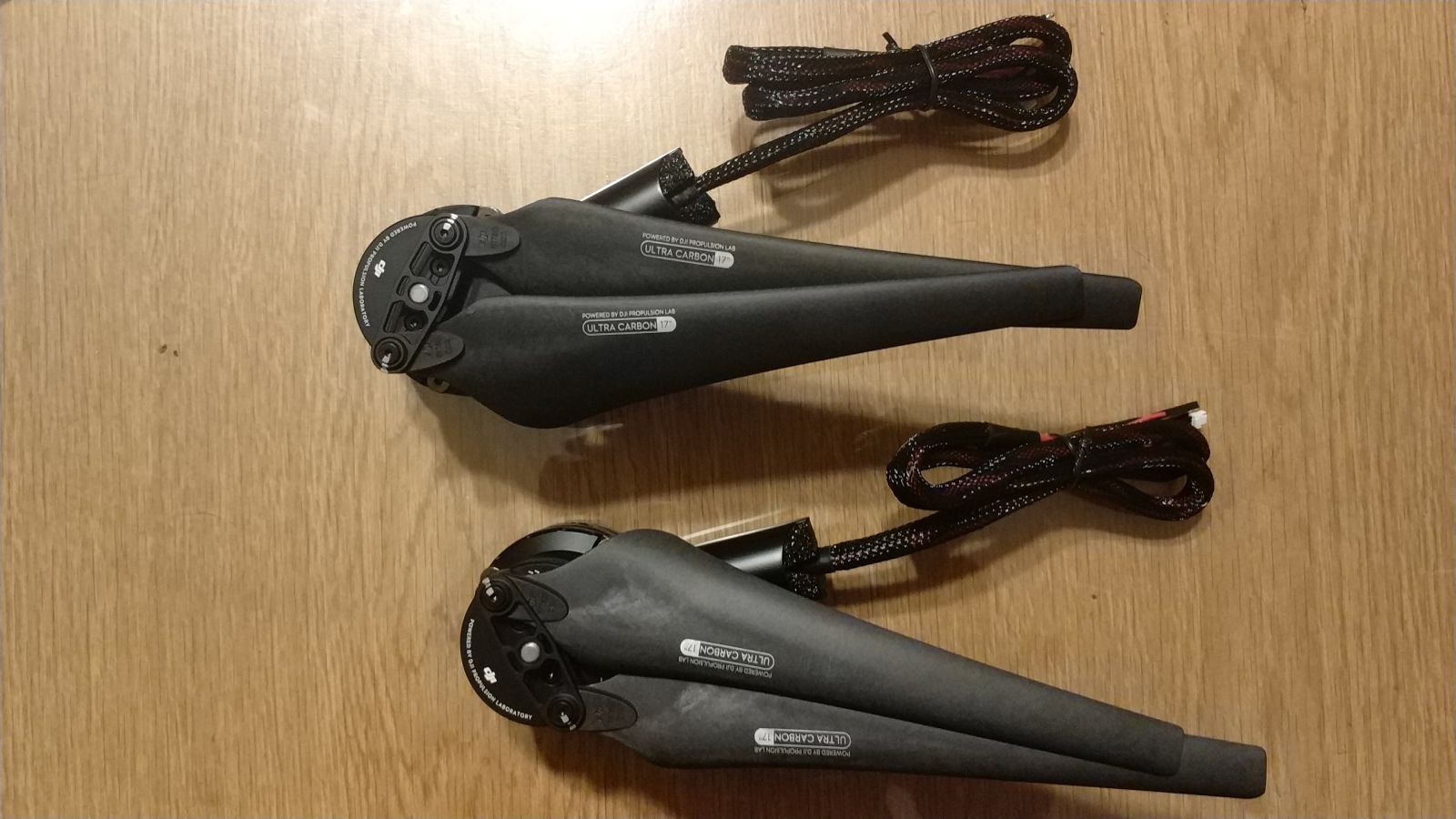

DJI E1200 Pro - 4 комплекта
Моторите все още могат да се поръчат от ТУК.
Описание ТУК.
Изтегли упътване от ТУК, за ъпдейт на S900 - препоръчни Гейн
Могат да се използват подобни мотори, но трябва да се съобразите със закрепването и контролерите на моторите.

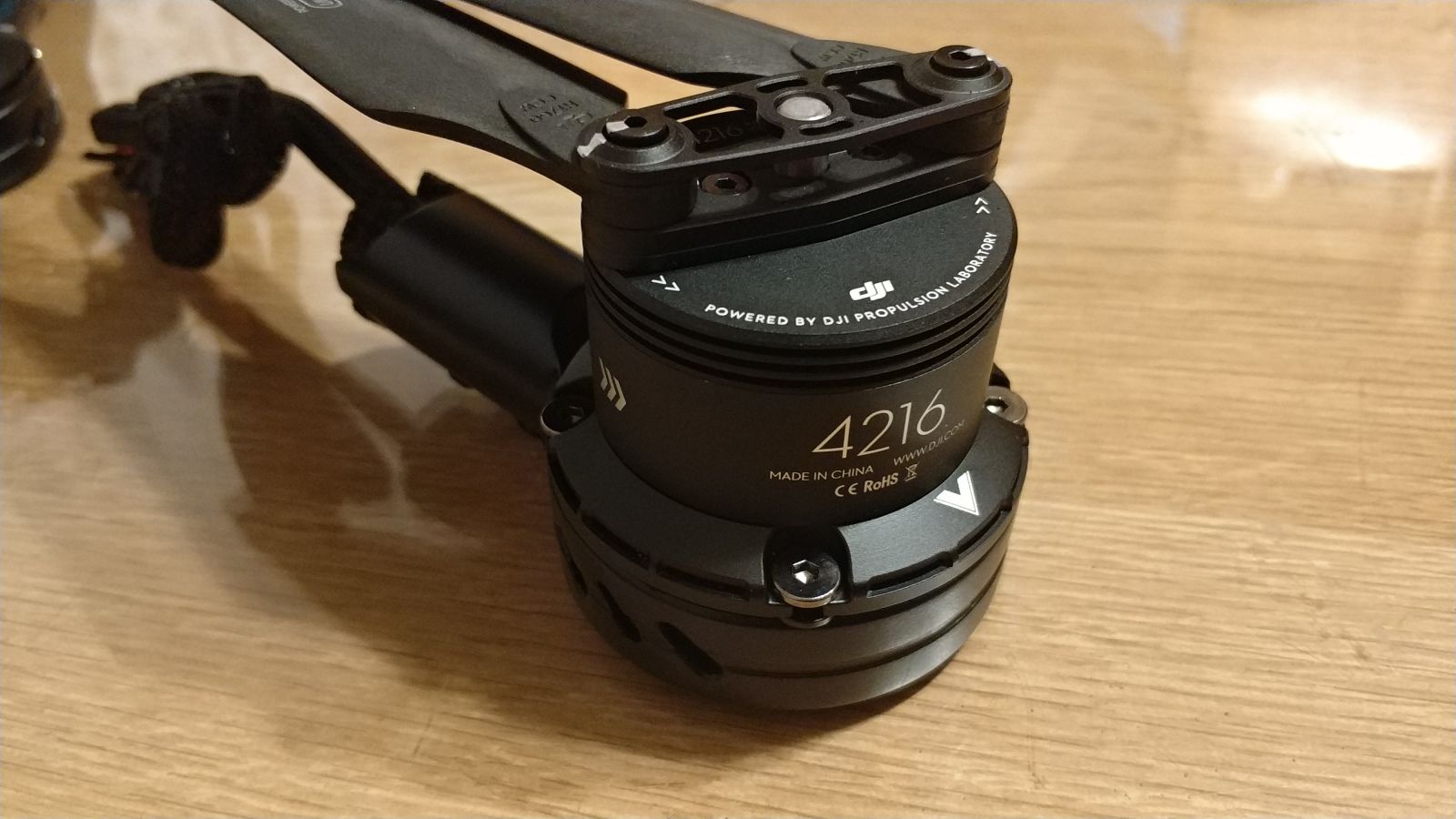

Kонтролера (ESC ) се намира под самия мотор

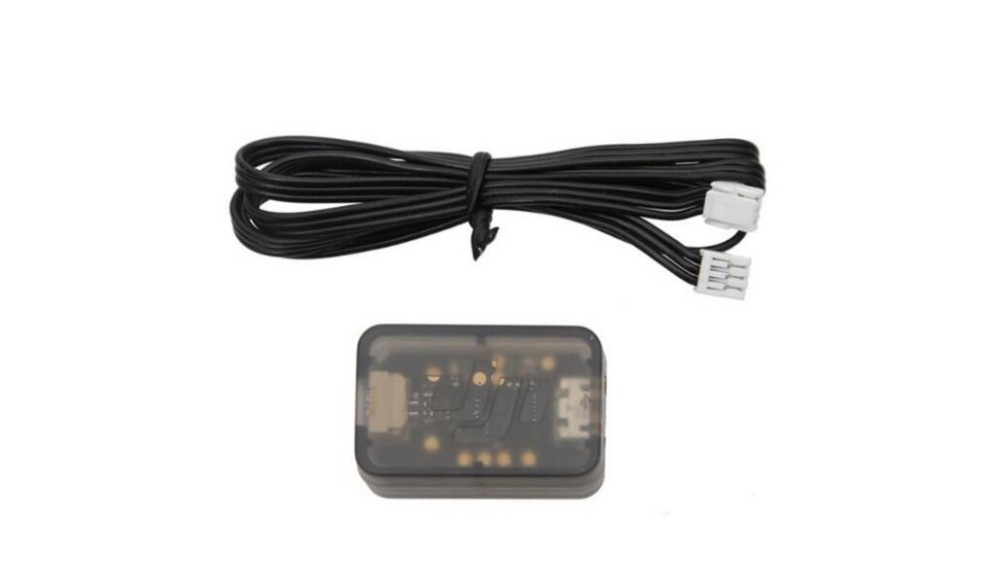

DJI ESC UPDATER
Може да се ъпдейтва фирмулера на контролера, както и да се избере цвета на светене между зелено и червено.
Също така се избира вида на перката - сгъваема ли е или не.
Двигателя идва с настройки на светене - зелено
и перка, която е не сгъваема (цяла).

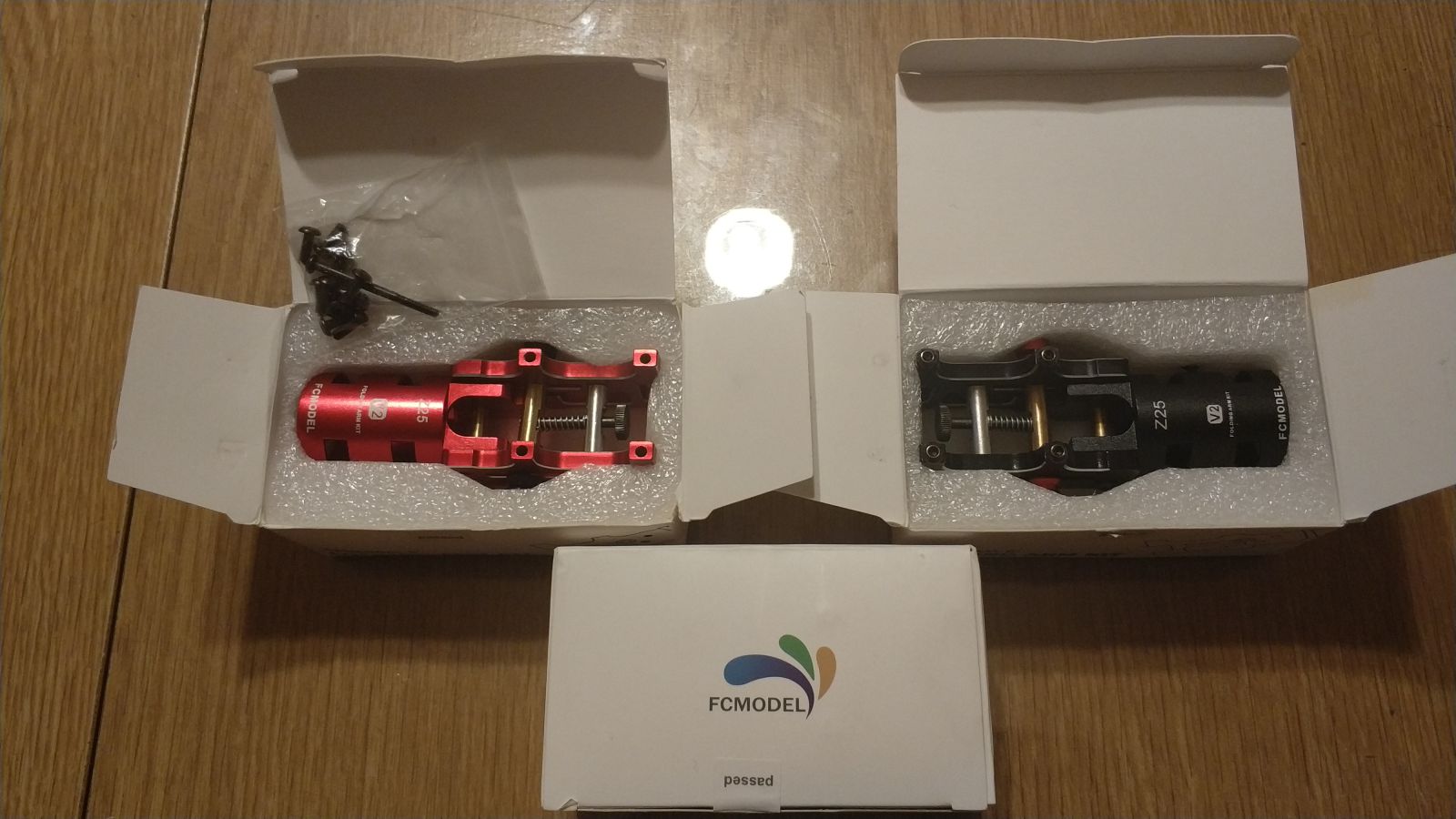

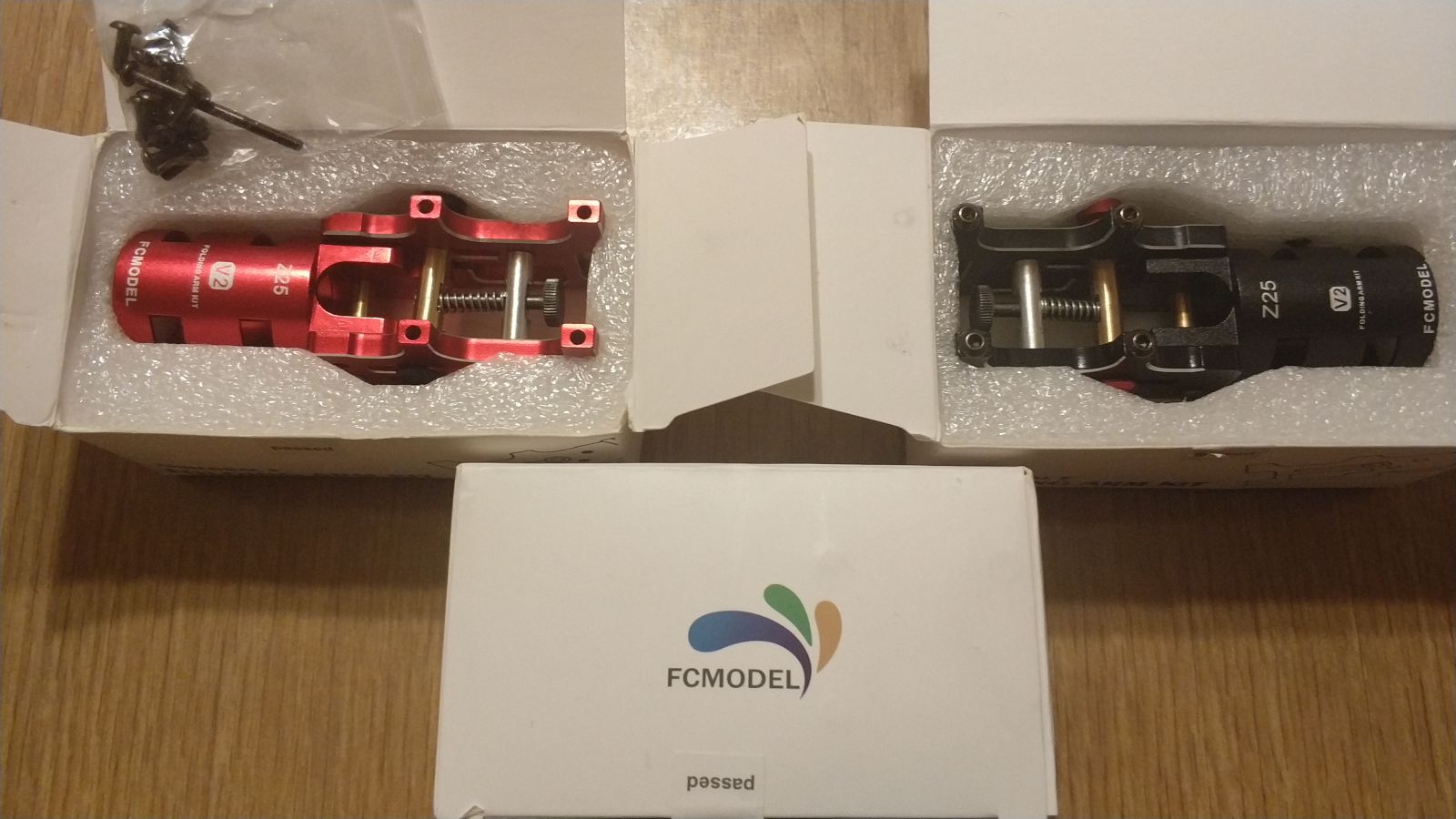

Панти за рамена на мотори - 8 броя
Алуминеви панти на FCMODEL Z25 V2 с диаметър 25 мм.
Карбонова тръба с дължина 360 мм., диаметър 25 мм. и дебелина на стената 1,5 мм., свързва пантата с мотора.
Тази част може да я потърсите ТУК
Трябва да се поръчат 2 червени и 6 черни панти.

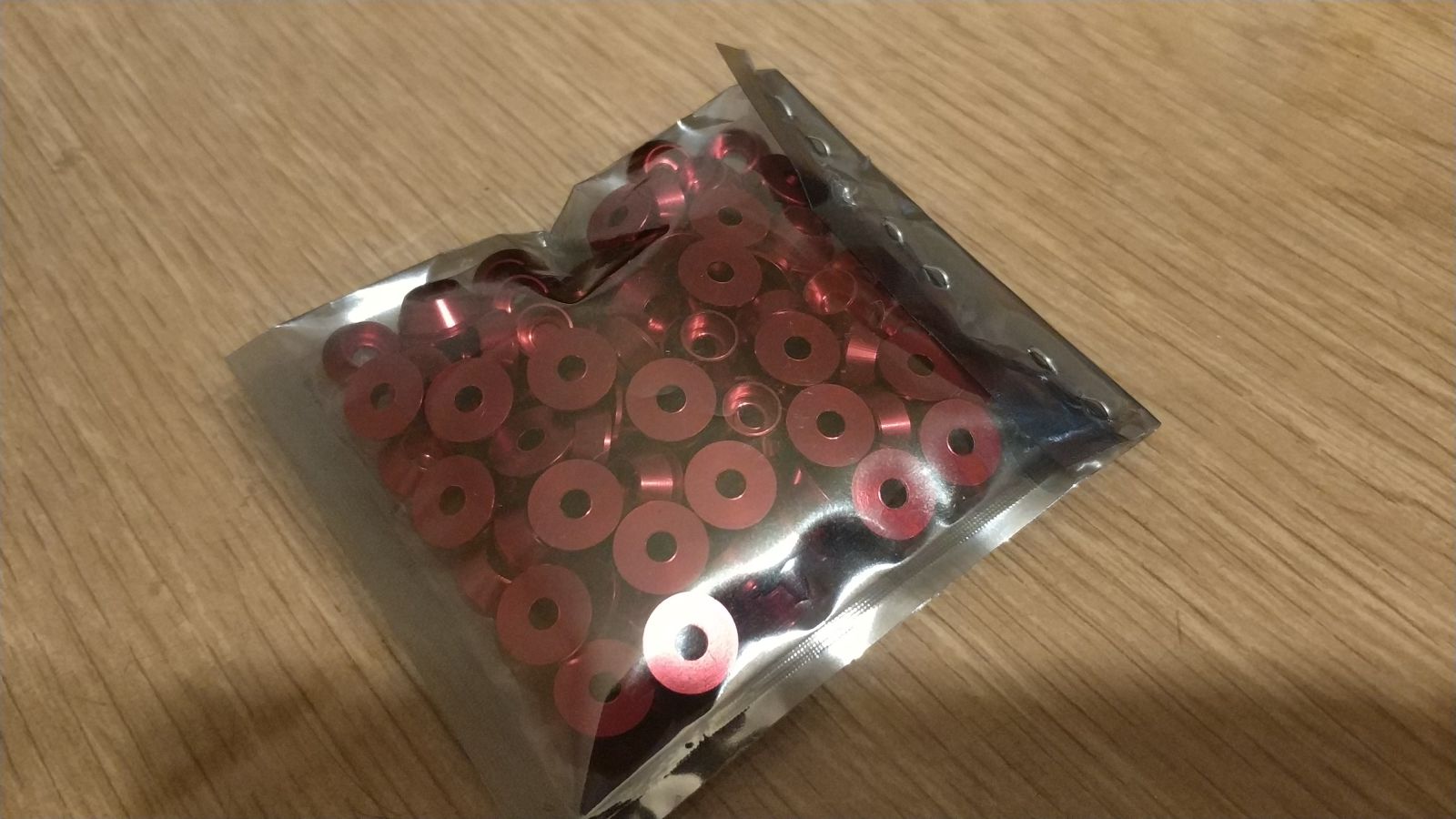

Алуминиеви цветни шайби - 100 броя
Шайбите може да ги поръчате от ТУК
Предлагат се в различни цветове.

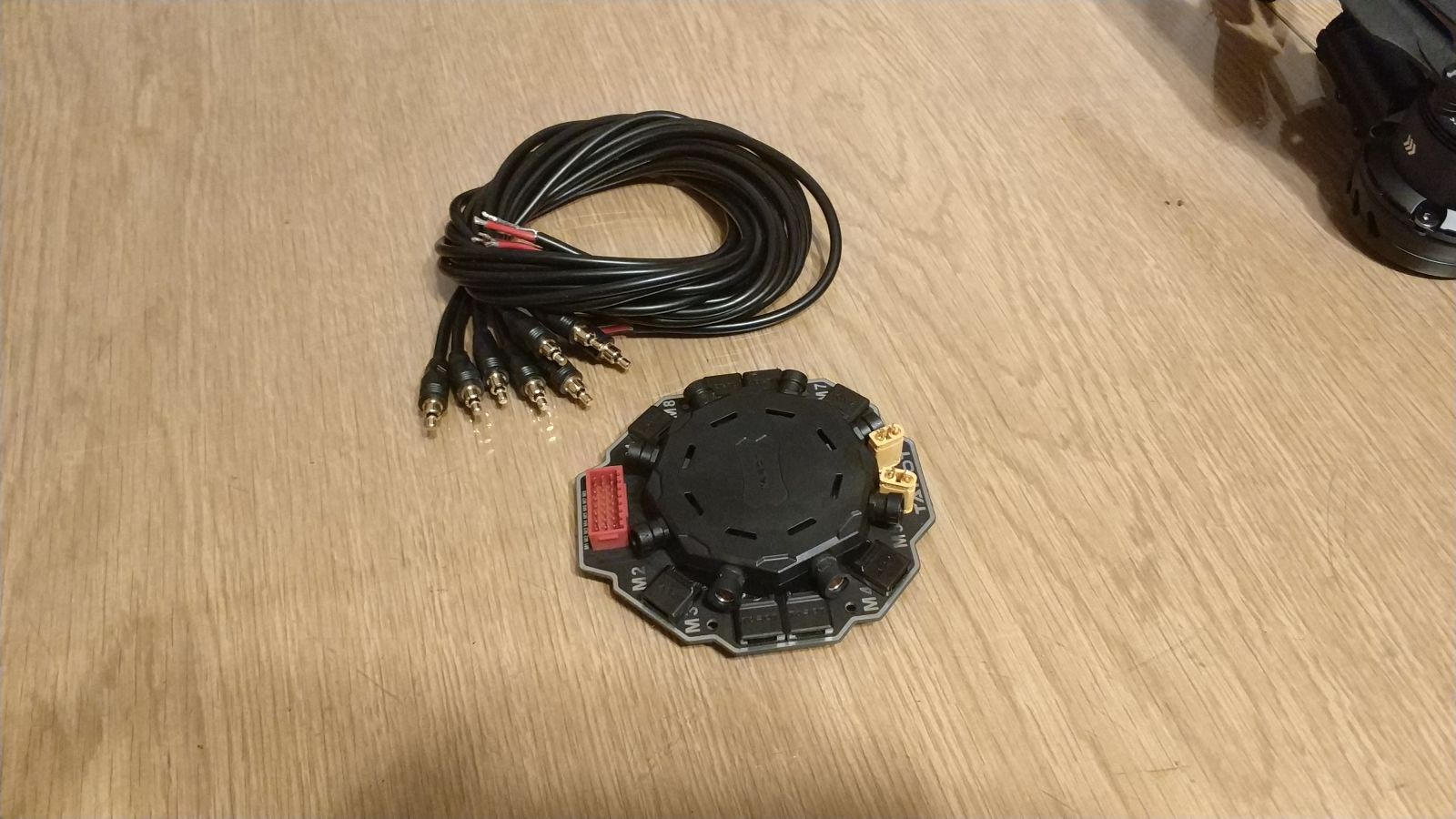

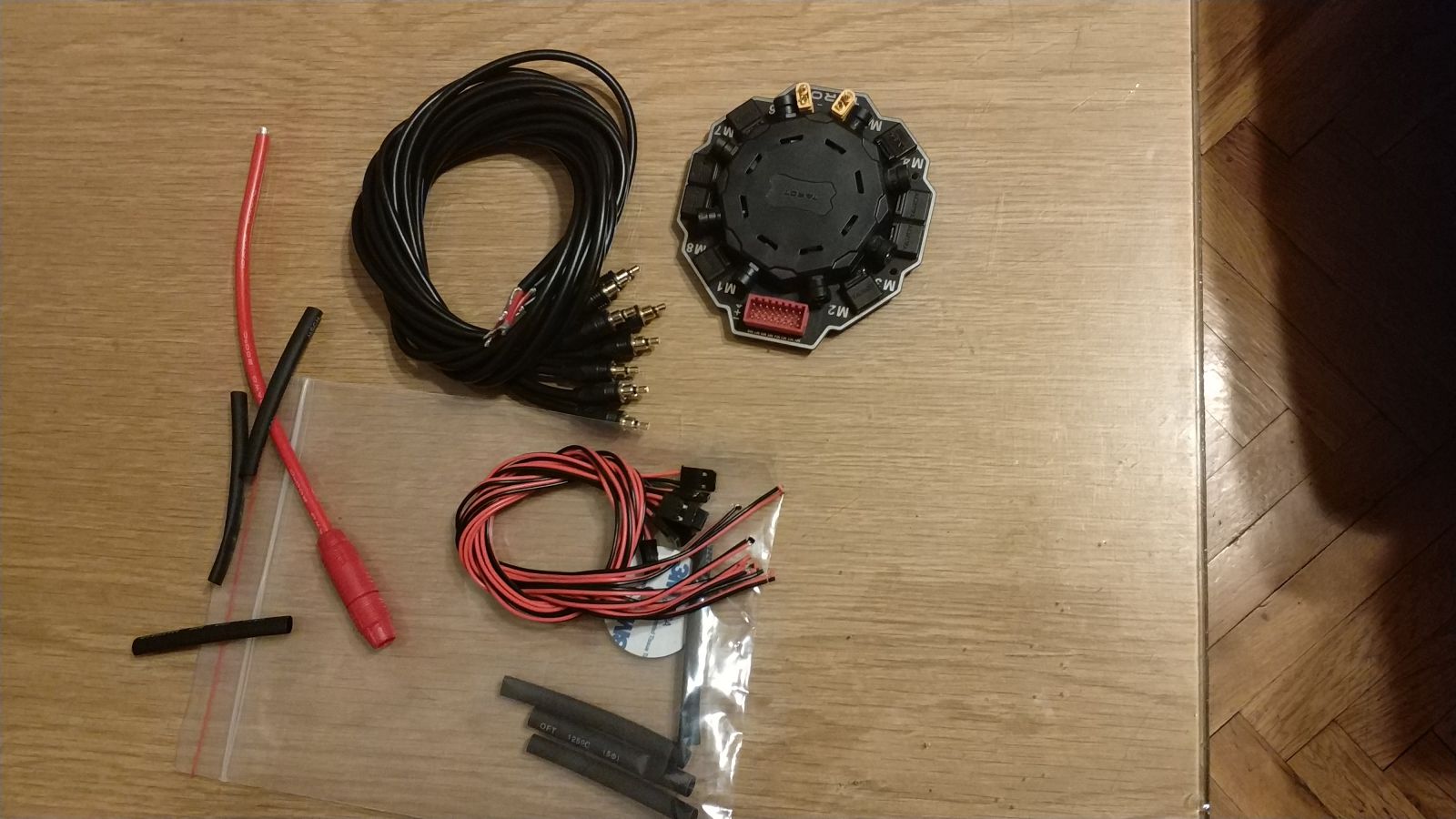

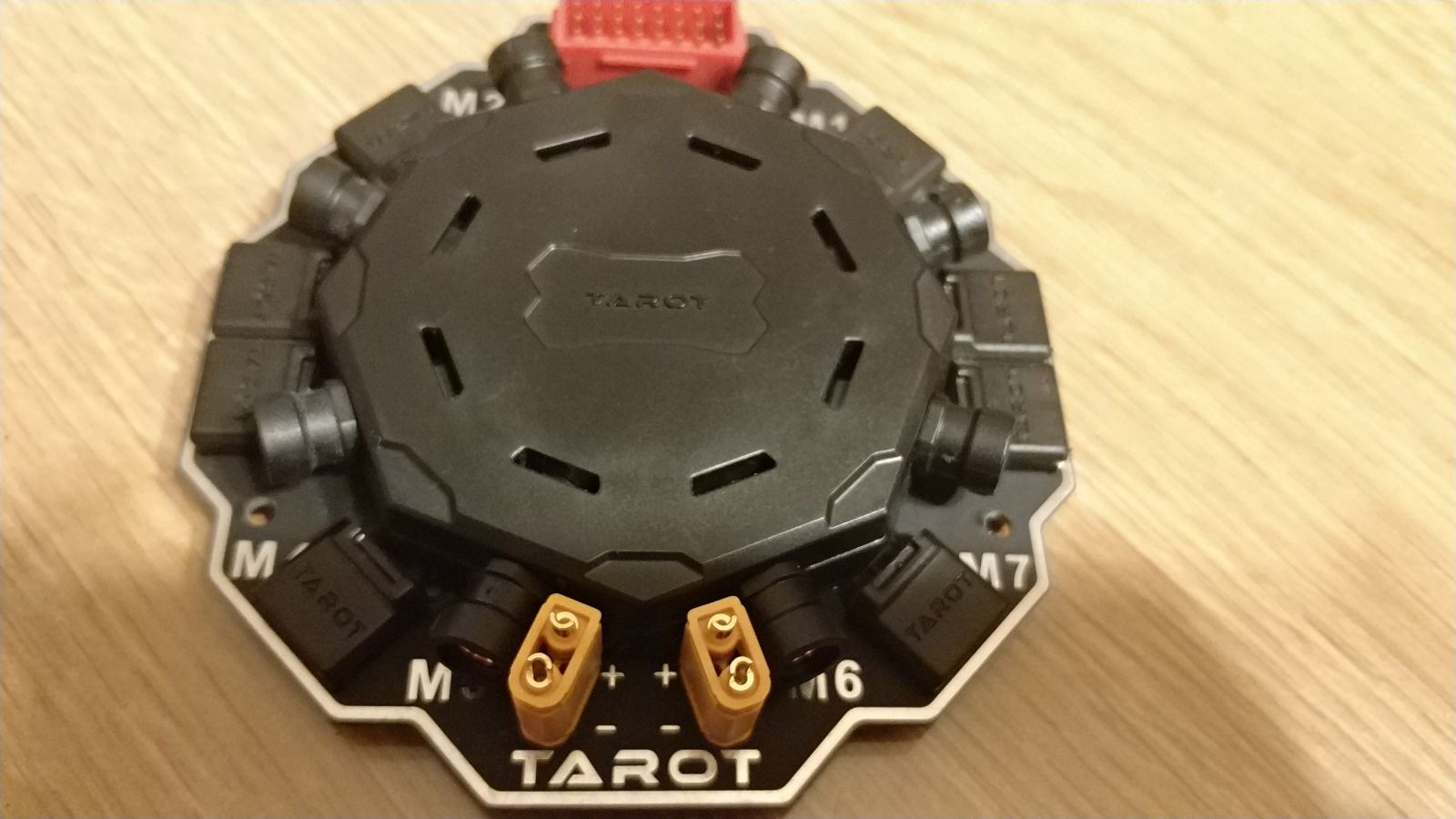

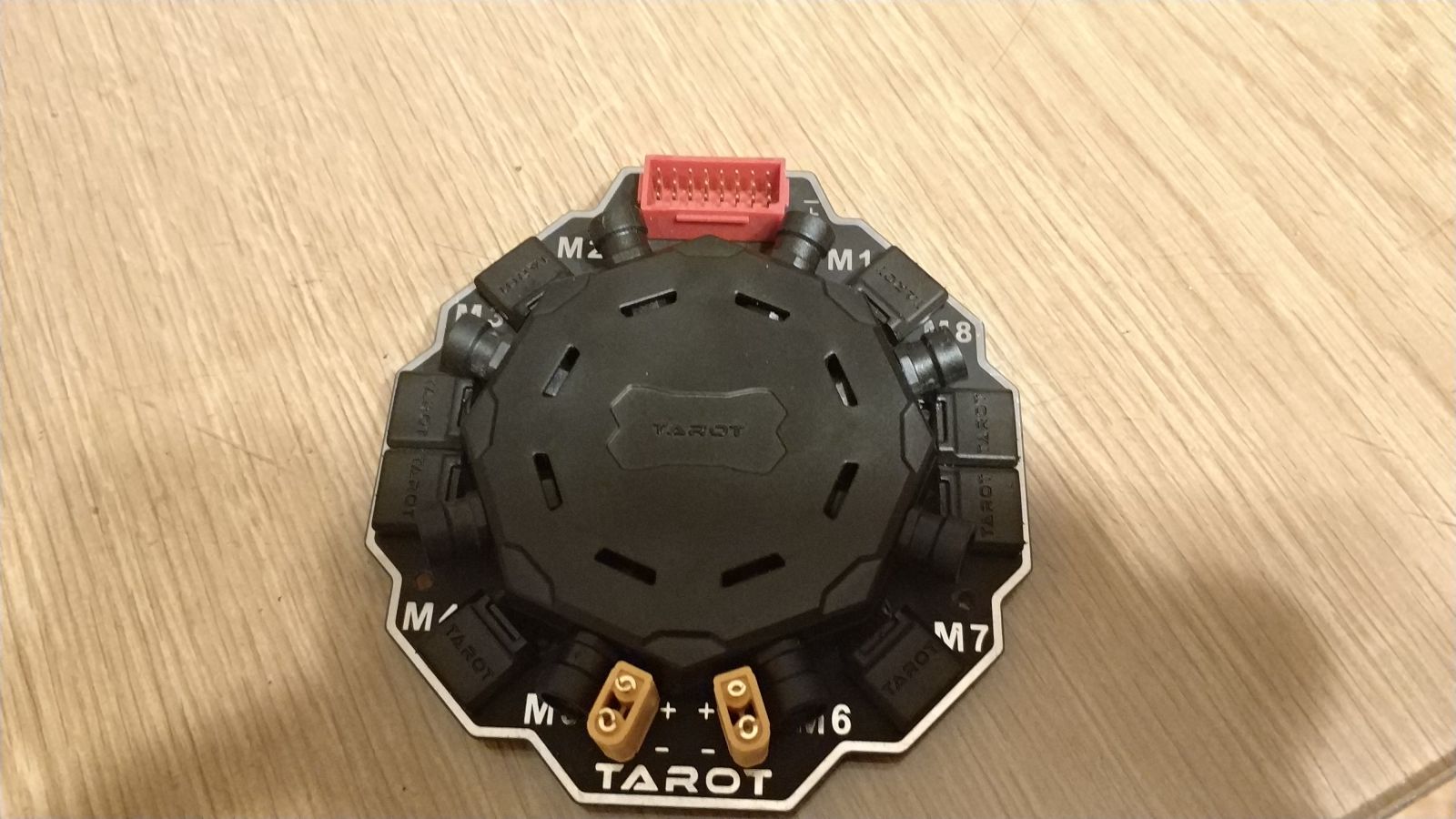

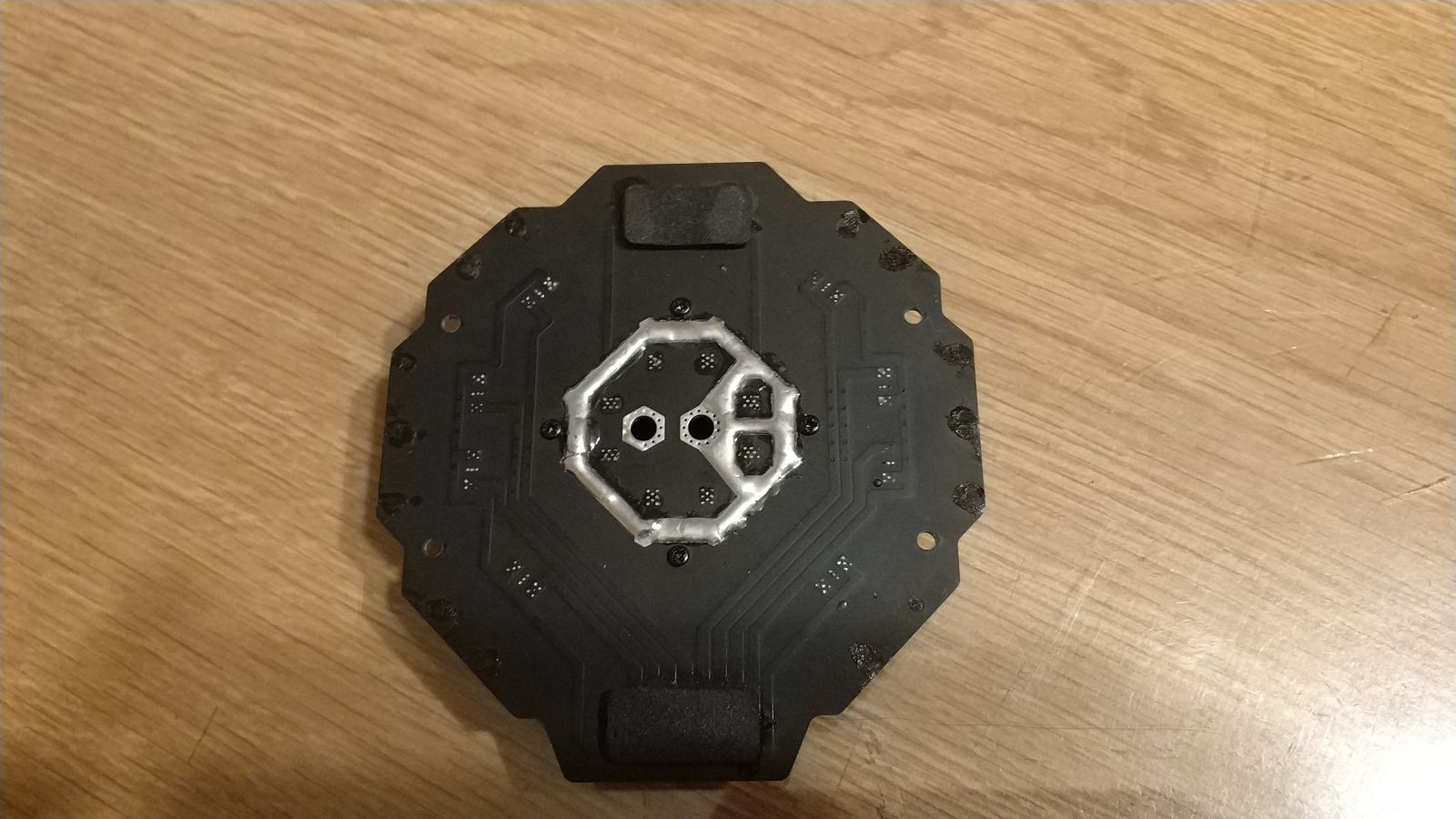

Захранваща платка TAROT за 8 мотора
TL8X018
Може да потърсите тази част от ТУК
В комплекта има всички необходими кабели.
Необходима е корекция на дължината на кабелите .

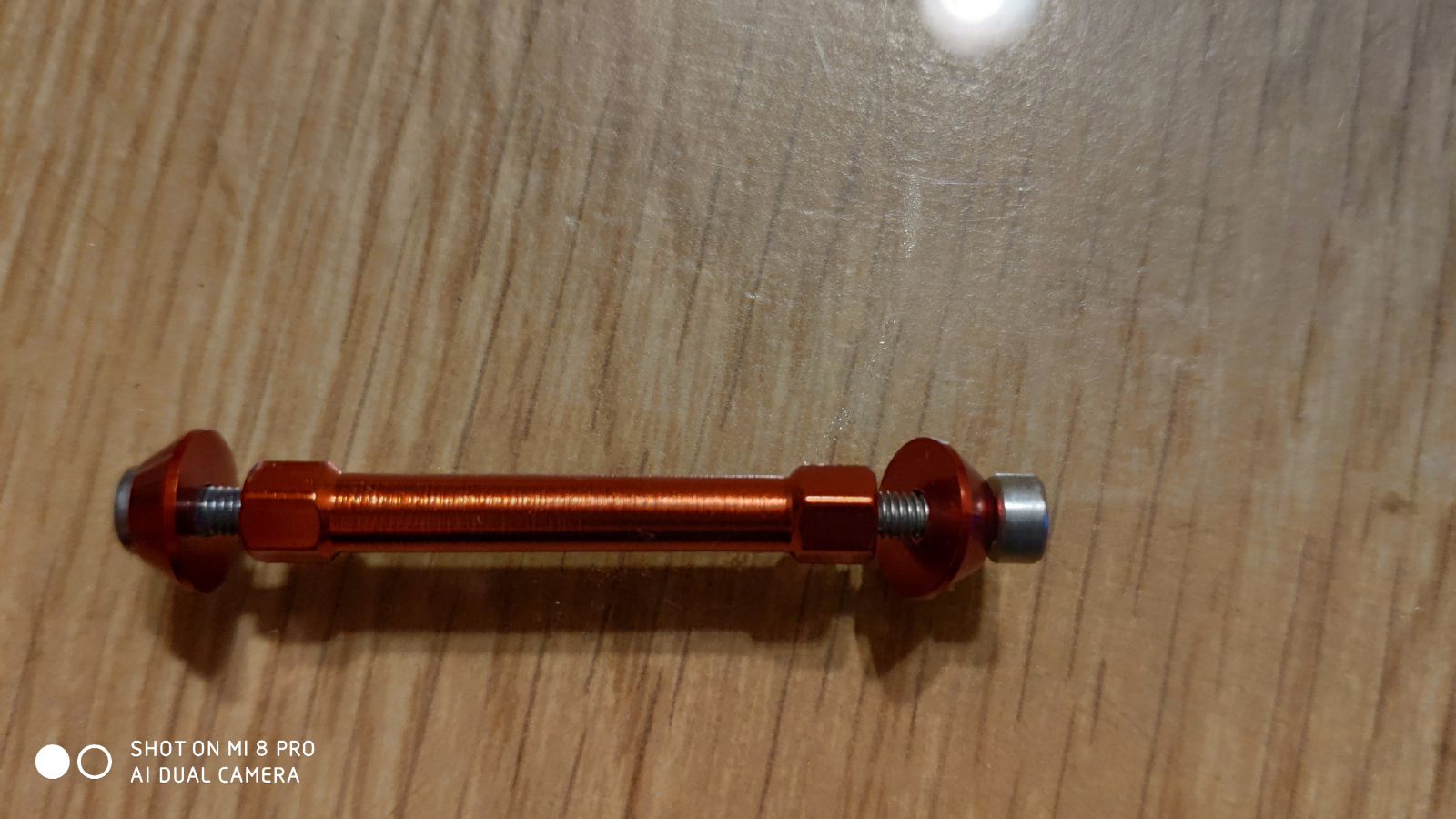

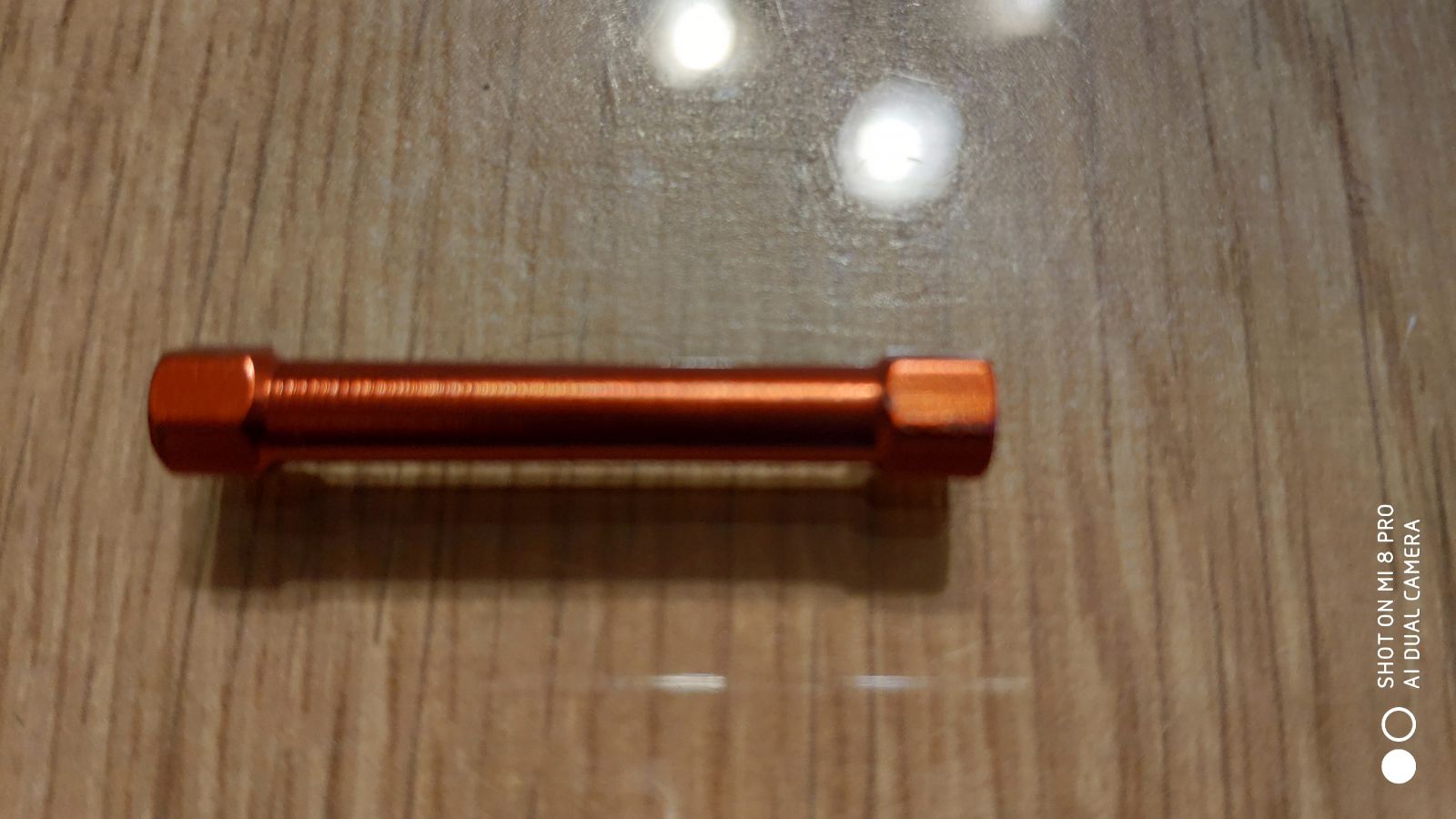

Дистанционер 37мм. - 20 броя
Може да поръчате тази част от ТУК
Изберете височина 37 мм. - колкото са високи пантите.
( FCMODEL Z25 V2 )
Още снимки: ТУК

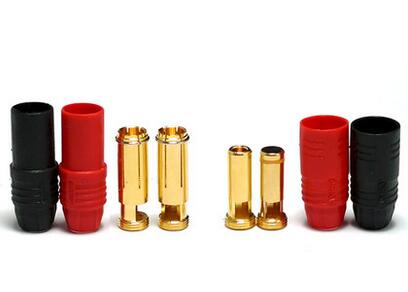

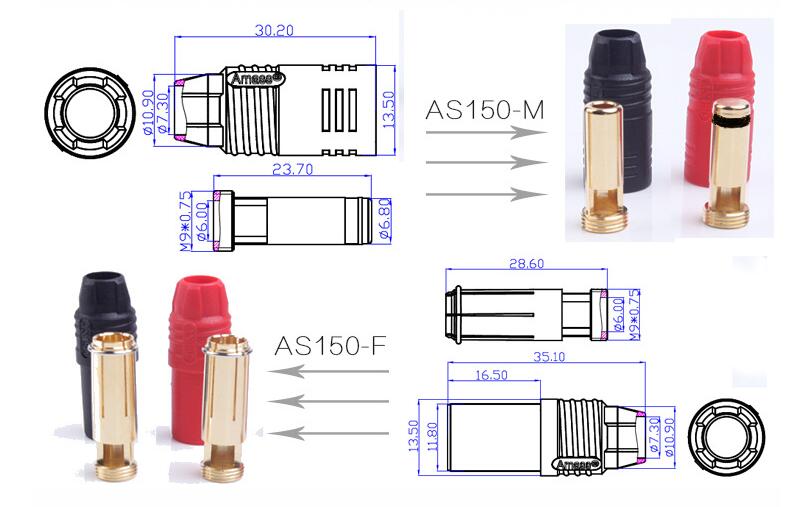

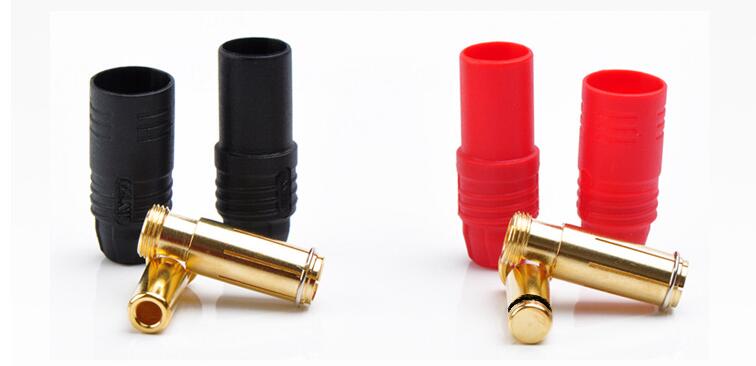

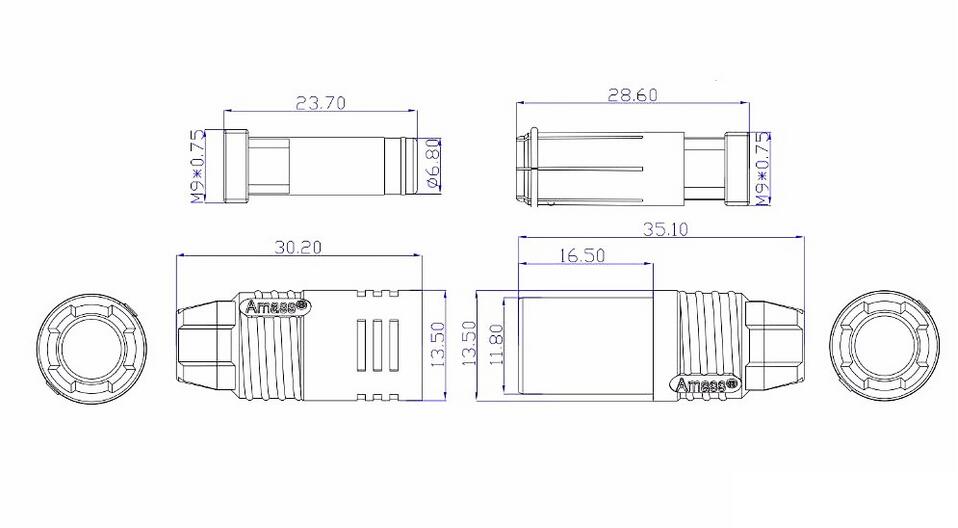

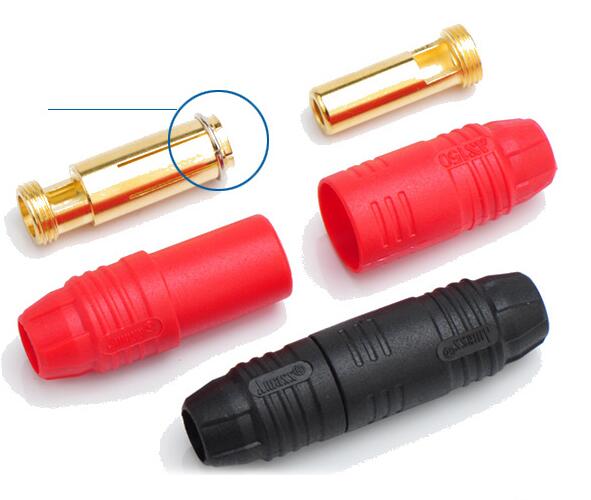

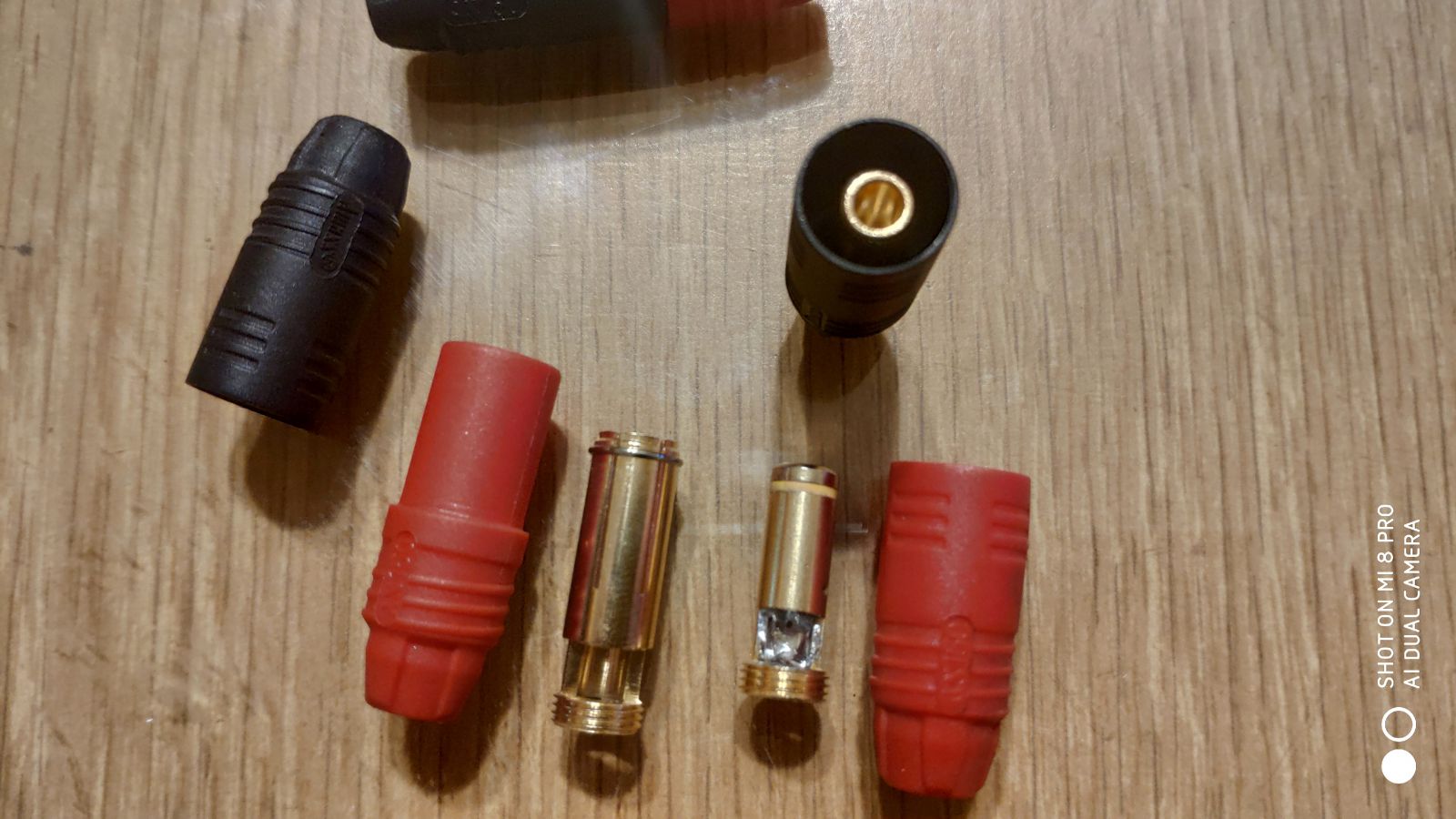

Конектори Amass AS150
Може да потърсите тази част от ТУК
Попдходящи за пренасяне на голям ток, без да греят.
При включване не искрят (виж жълтия пръстен). На батерията се слагат женските куплонзи, а на дрона и на зареждачката - мъжките.
Купете си бройка по ваша преценка ( според нуждите Ви ).

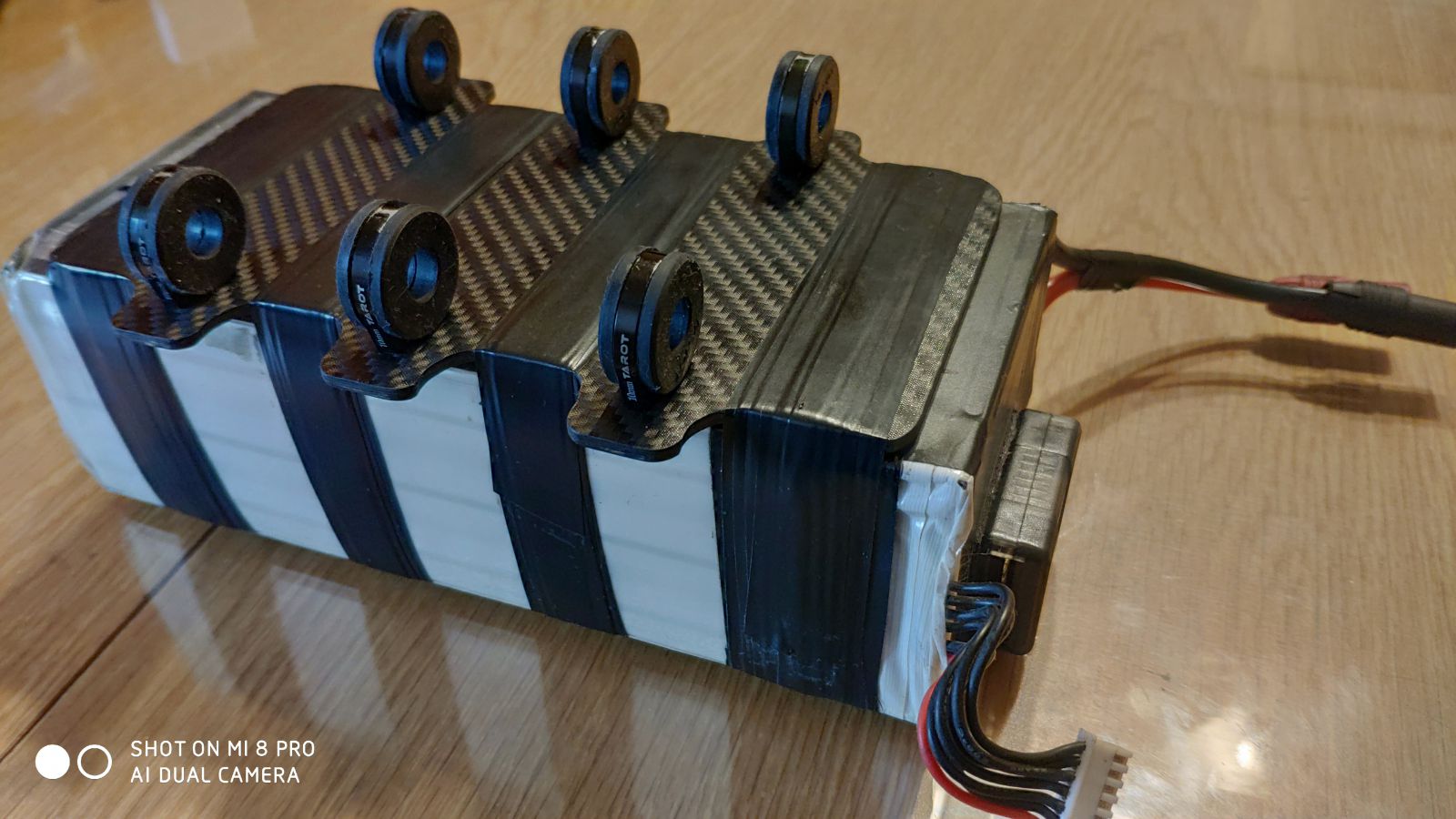

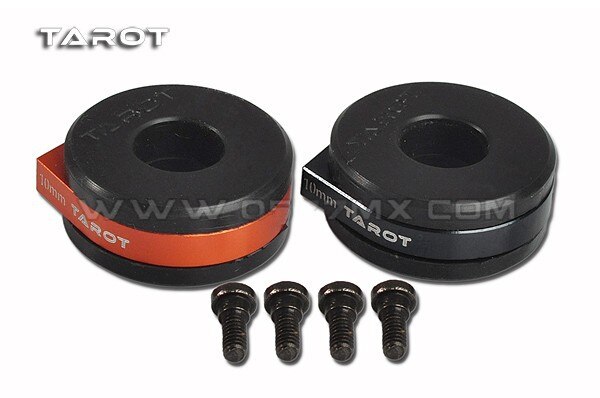

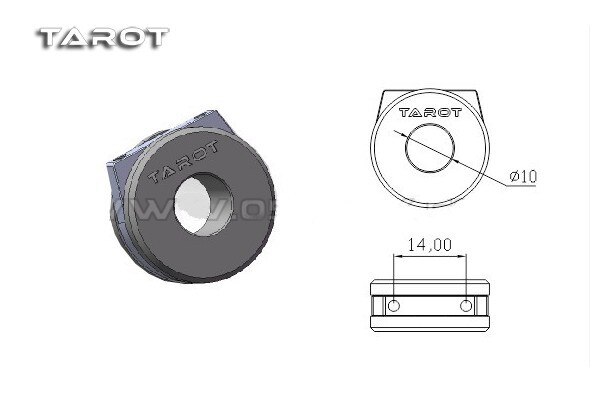

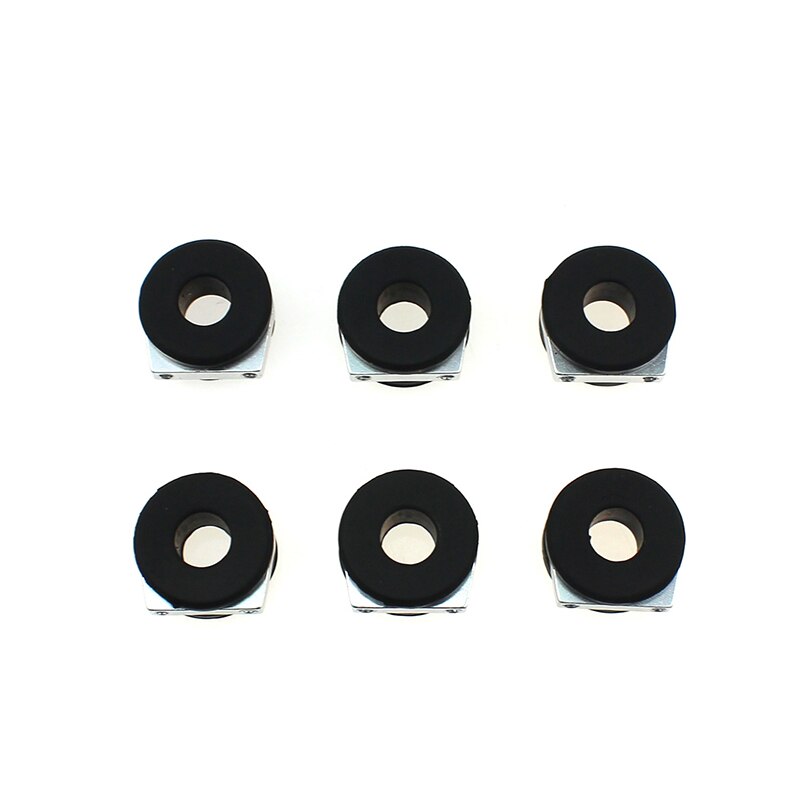

Дъмпери 10мм. - 6 броя
TL68B10
Може да потърсите тази част от ТУК
Слага се на основата на батерията, за да намали вибрацийте в батерията по време на полет.
За всяка следваща батерия са необходими по 6 броя.

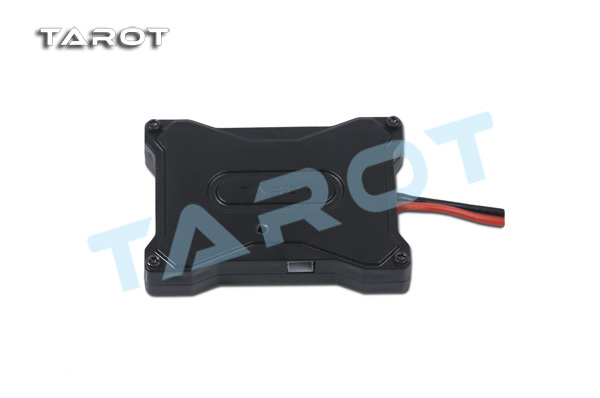

Контролер за управление на краката на дрона
TL8X002
Може да потърсите тази част от ТУК
Съвместим с механизъм за управления на крака TL8X003

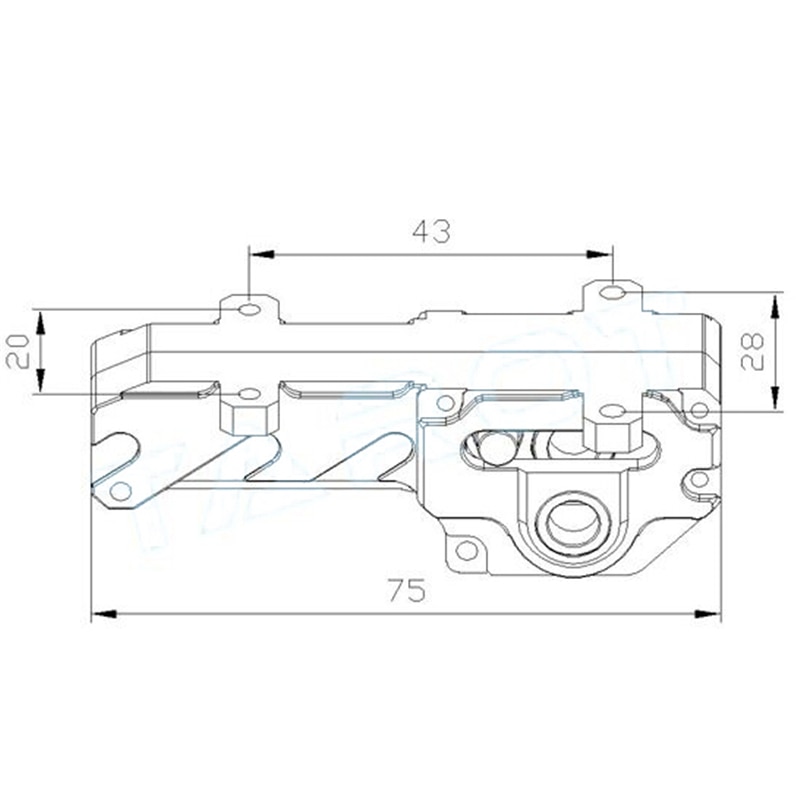

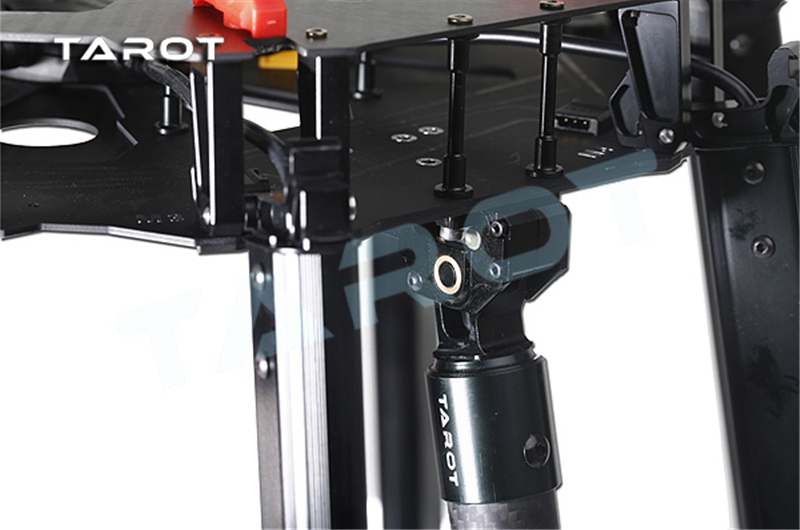

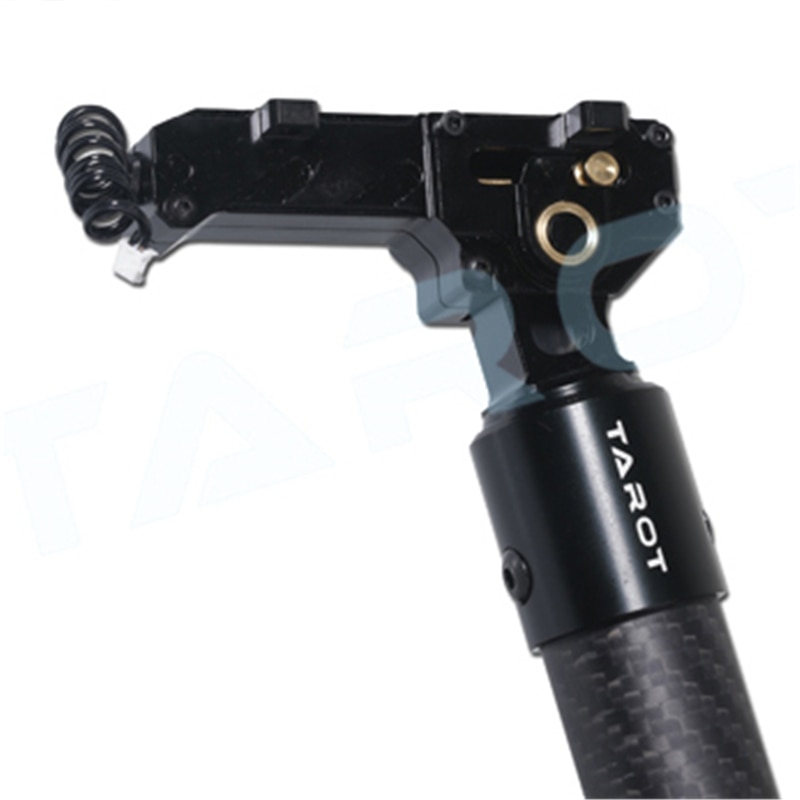

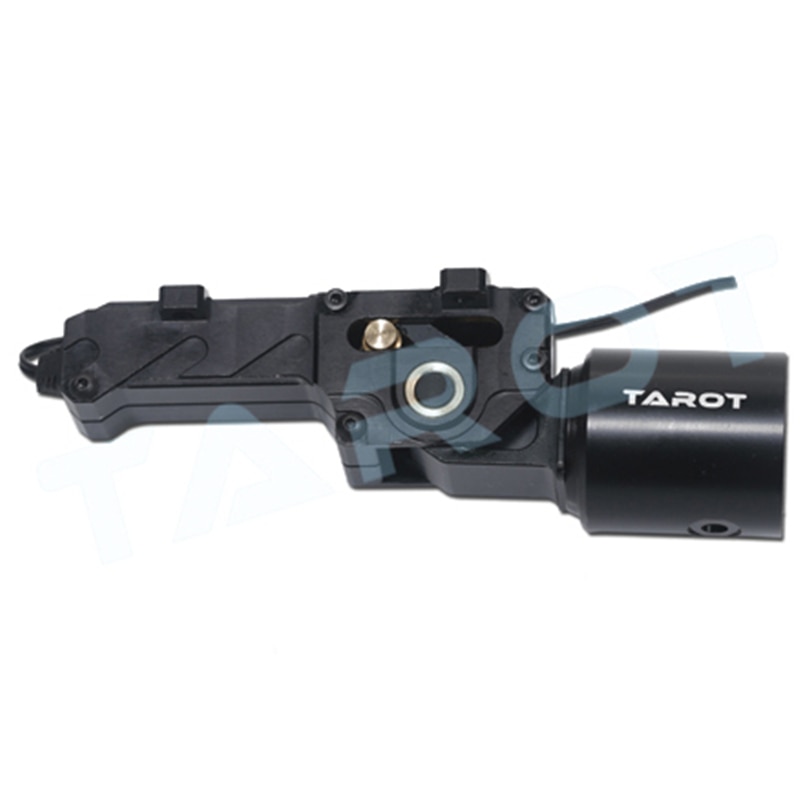

Механизъм за управление на краката
TL8X003 - 2 броя
Може да потърсите тази част от ТУК
Тези механизми се взимат отделно, за да може след това да се монтира в тях карбонова тръба с дължина 400 мм. и диаметър 25 мм. с дебелина на стената 1 мм.

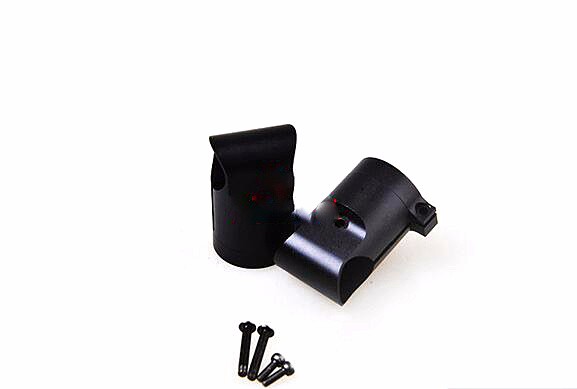

CNC Алуминиев преходник 25 / 16 мм.
Тази част може да поръчате от ТУК или да я потърсите ТУК
CNC Алуминиев преходник от диаметър 25 мм. към 16 мм. перпендикулярен

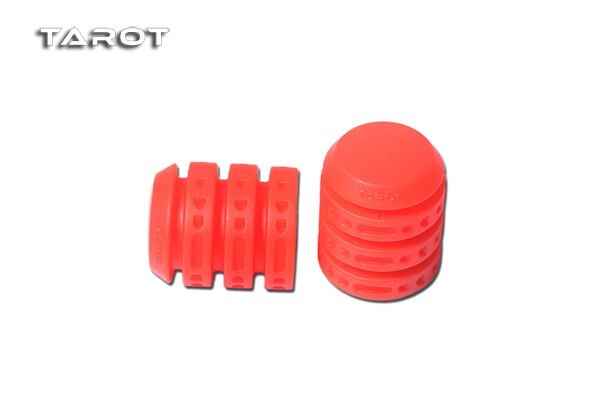

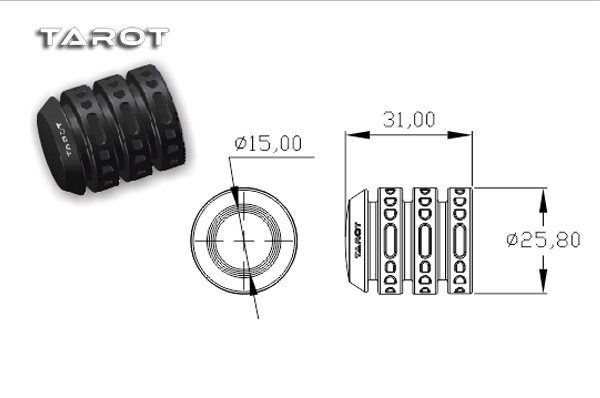

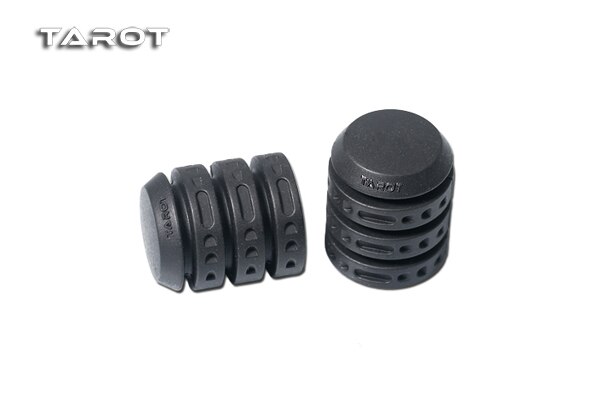

Тампони за крака
TL96022 - 2 червени и 2 черни
Необходими са 2 червени и 2 черни тампона ( тапа )
Тази част може да поръчате от ТУК

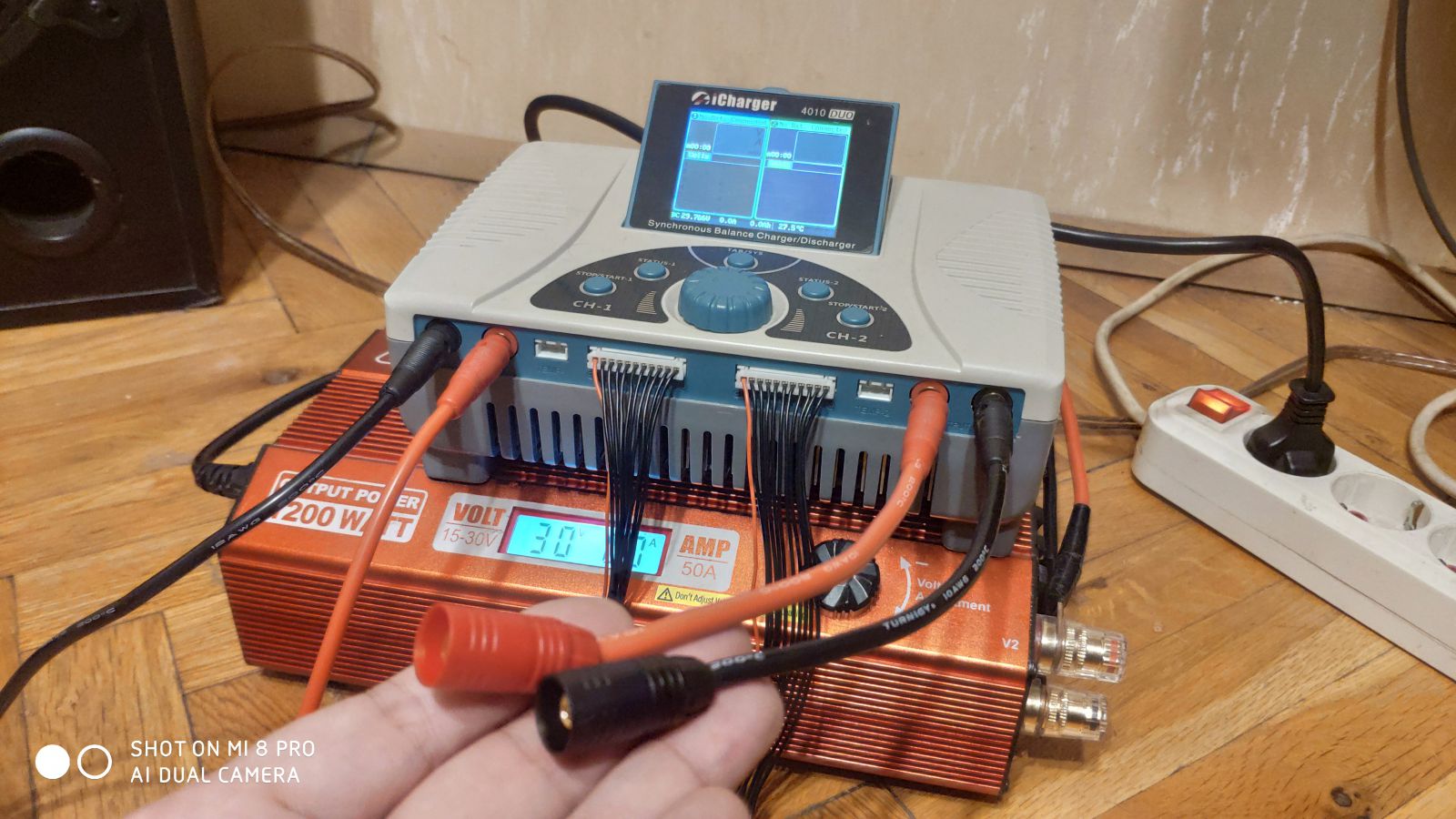

Захранване и Зарядно
Junsi iCharger 4010DUO &
eFuel 1200W Power Supply SkyRC
Официален сайт на зарядно iCharger 4010DUO
Тази част може да я потърситe ТУК и ТУК
Официален сайт на захранващ блок eFuel 1200W
Тази част може да я потърсите ТУК

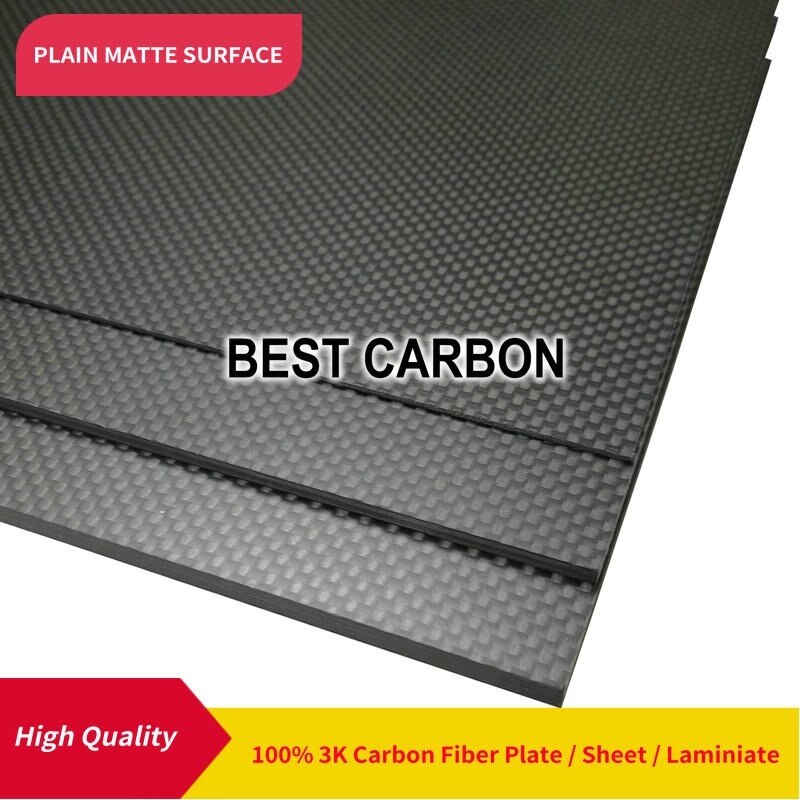

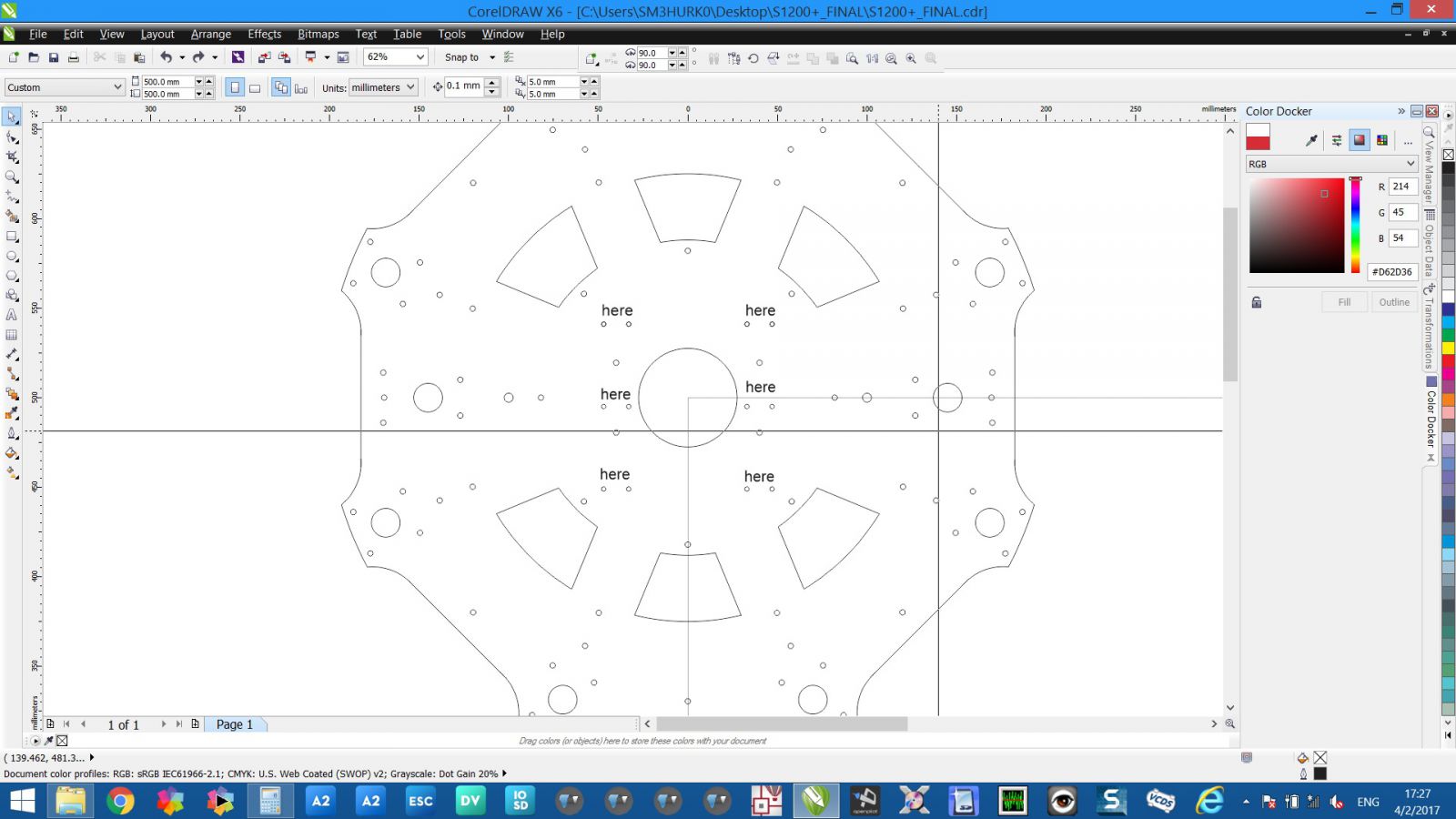

Карбон
От Тук може да си закупите всички необходими карбонови заготовки за Вашия дрон или направо да ги поръчате и да пристигнат на(из)рязани, направо готови за сглобяване. 8 броя карбонова тръба с дължина 360 мм., външен диаметър 25 мм., дебелина на стената 1,5 мм. - свързва пантата с мотора. 2 броя карбонова тръба с дължина 400 мм., диаметър 25 мм. с дебелина на стената 1 мм. за краката на дрона. Карбонова плоскост 500х500х2,5 мм. - за долната основа и 500х500х3 мм. - за горната основа.
